INTRODUCTION AUX TECHNOLOGIES D’ÉCLAIRAGE CONTRÔLÉ PAR ORDINATEUR
Bienvenue dans l’univers fascinant des spectacles lumineux animés !
Cette section vous présente les technologies et outils les plus utilisés pour créer des animations lumineuses synchronisées à la musique, contrôlées entièrement par ordinateur. Que vous soyez amateur ou futur créateur de spectacles, vous découvrirez ici les bases qui permettent de transformer des guirlandes, des LED et des projecteurs en véritables œuvres visuelles et musicales. Nous nous appuyons sur l’expérience des communautés passionnées de décorations lumineuses animées. Ces groupes, riches en astuces et retours d’expérience, offrent un formidable terrain d’inspiration pour concevoir vos propres installations, tester des idées créatives et apprendre à optimiser votre matériel.
⚠️ Attention : Cette section reste un guide d’introduction. Elle n’a pas vocation à remplacer un manuel technique complet. L’installation et l’utilisation des équipements doivent toujours respecter les règles de sécurité électrique et incendie. Vous êtes responsable de votre matériel et de votre sécurité.
Prêt à faire briller vos idées ? Découvrez comment musique et lumière peuvent danser ensemble grâce à notre tutoriel !
PREFACE
Créer un spectacle lumineux synchronisé à la musique est un mélange unique :
- D’électricité
- D’informatique
- De logique
- De créativité artistique
Ce tutoriel a été conçu pour :
- Simplifier les notions techniques
- Éviter les erreurs fréquentes
- Structurer l’apprentissage
- Permettre une progression maîtrisée
Il n’est pas nécessaire d’être électricien ou ingénieur pour réussir.
Il faut comprendre les bases, respecter les règles, et progresser étape par étape.
Quelques notions de base en électricité avant de commencer
Même si les systèmes utilisés dans ce type de projet fonctionnent souvent en basse tension, une mauvaise configuration peut entraîner des pannes, une surchauffe du matériel ou une dégradation des équipements.
Les quatre notions essentielles à connaître sont :
- la tension
- le courant
- la résistance
- la puissance
Ces éléments sont liés entre eux et déterminent le fonctionnement de tout circuit électrique.
1. Tension (Volt – V)

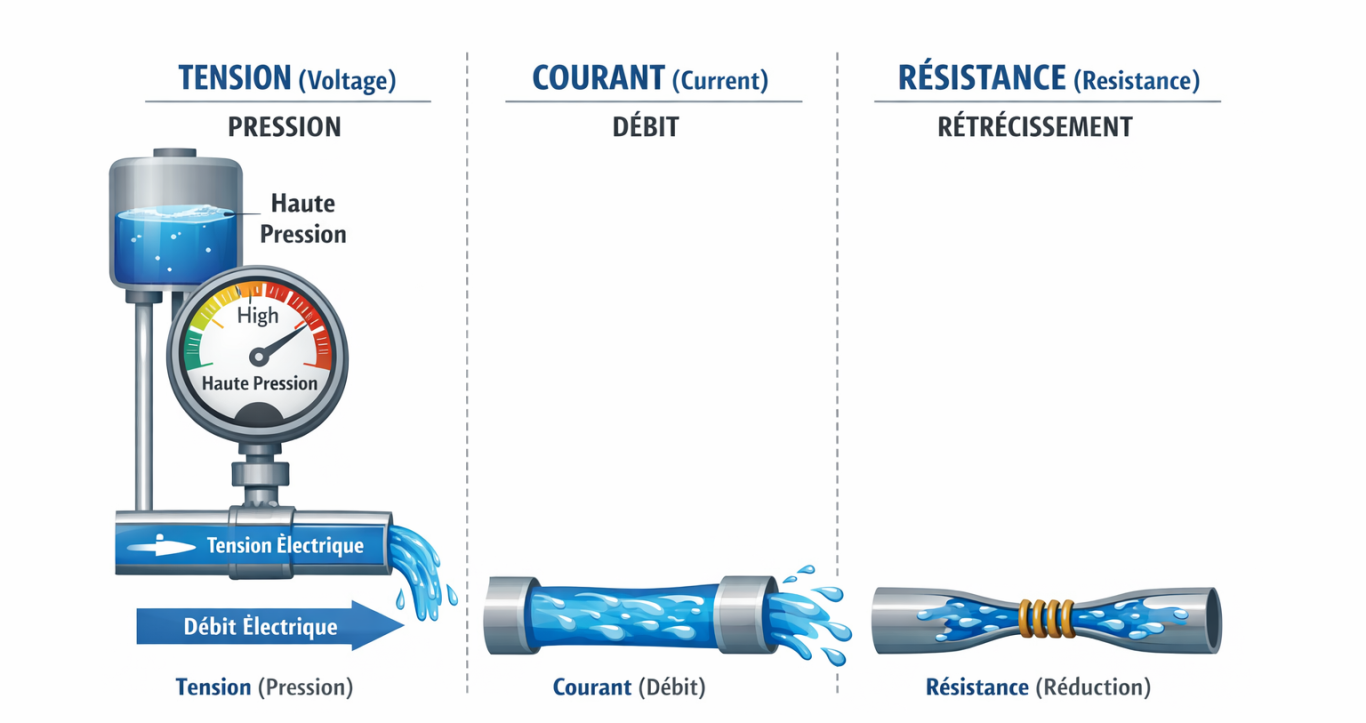

La tension représente la différence de potentiel électrique entre deux points. On peut l’imaginer comme la pression qui pousse l’électricité à circuler dans un circuit. Plus la tension est élevée, plus l’énergie disponible pour faire fonctionner les appareils est importante.
On distingue plusieurs catégories de tension :
- Très basse tension (ELV)
Inférieure à 50 volts en courant alternatif (AC) ou 120 volts en courant continu (DC). - Basse tension (LV)
Entre 50 et 1000 volts en courant alternatif.
Dans le domaine des spectacles lumineux et des éclairages LED, on utilise principalement des alimentations en courant continu basse tension, généralement :
- 5V DC
- 12V DC
- 24V DC
Ces tensions sont choisies car elles sont plus sûres et mieux adaptées aux LED.
2. Courant (Ampère – A)
Le courant électrique représente la quantité d’électricité qui circule dans un conducteur. On peut comparer cela à un débit d’eau dans un tuyau, plus le débit est important, plus la quantité d’énergie transportée est grande.
Il existe deux types principaux de courant :
AC – Courant alternatif
Le courant change de direction plusieurs fois par seconde.
C’est le type de courant utilisé dans les réseaux électriques domestiques, par exemple :
- 110 V dans certains pays
- 230 V en Europe
DC – Courant continu
Le courant circule dans un seul sens., c’est le type de courant utilisé par :
- les alimentations LED
- les rubans LED
- les pixels RGB
Les alimentations convertissent généralement le 230 VAC du secteur en basse tension DC adaptée aux équipements.
3. Résistance (Ohm – Ω)
La résistance correspond à l’opposition au passage du courant dans un circuit, tous les matériaux possèdent une certaine résistance, plus cette résistance est élevée, plus il est difficile pour le courant de circuler.
Dans une installation électrique, la résistance peut provenir de plusieurs éléments :
- les composants électroniques
- les fils électriques
- les connecteurs
- les circuits internes des LED
La résistance joue un rôle important car elle limite l’intensité du courant et permet de protéger les composants.
4. Puissance (Watt – W)
La puissance électrique correspond à la quantité d’énergie consommée ou utilisée par un appareil.
Elle permet de savoir :
- combien d’énergie un équipement consomme
- quelle alimentation est nécessaire
- si un circuit risque d’être surchargé
La puissance se calcule grâce à une formule simple appelée loi d’Ohm.
Formule :
Puissance = Tension × Courant
soit :
P = V × I
où :
- P = puissance (Watt)
- V = tension (Volt)
- I = courant (Ampère)
Exemple simple
Une bande LED fonctionne en 12 V et consomme 2 A.
Calcul :
12 × 2 = 24 W
La bande LED consomme donc 24 watts.
Cette information permet de choisir une alimentation adaptée capable de fournir suffisamment d’énergie.
En conclusion:
Nous allons maintenant aborder les fondamentaux afin de maîtriser les bases de l’éclairage synchronisé
PARTIE 1 - LES FONDAMENTAUX
CHAPITRE 1.1 - COMPRENDRE LE PRINCIPE DE BASE
Objectif : Comprendre comment un spectacle lumineux fonctionne dans son ensemble.

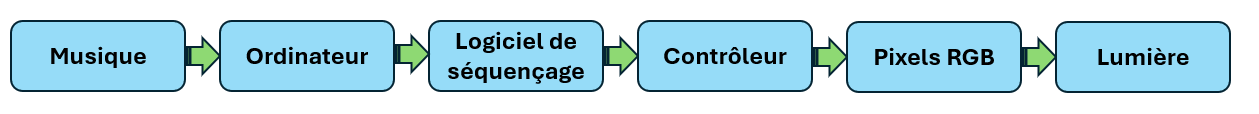

1.1.1 La chaîne complète du signal
Le logiciel le plus utilisé mondialement est : xLights

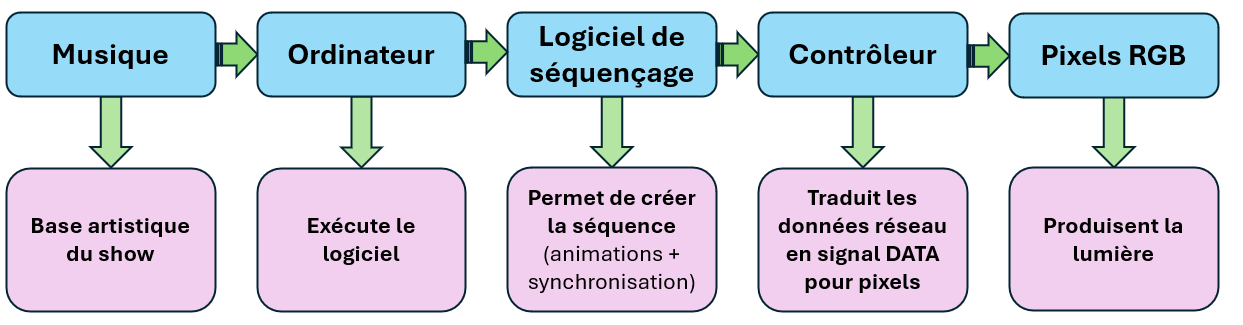

1.1.2 Rôle de chaque élément
⚠ ATTENTION
Le contrôleur n’est pas une alimentation.
Il ne fournit pas la puissance nécessaire aux pixels.
💡 CONSEIL EXPERT
Toujours penser en deux circuits distincts :
Circuit DATA (information)
Circuit PUISSANCE (énergie)
Les deux sont liés, mais différents.
CHAPITRE 1.2 - COMPRENDRE LE RGB ET LES PIXELS
Objectif : Comprendre comment fonctionne un pixel.

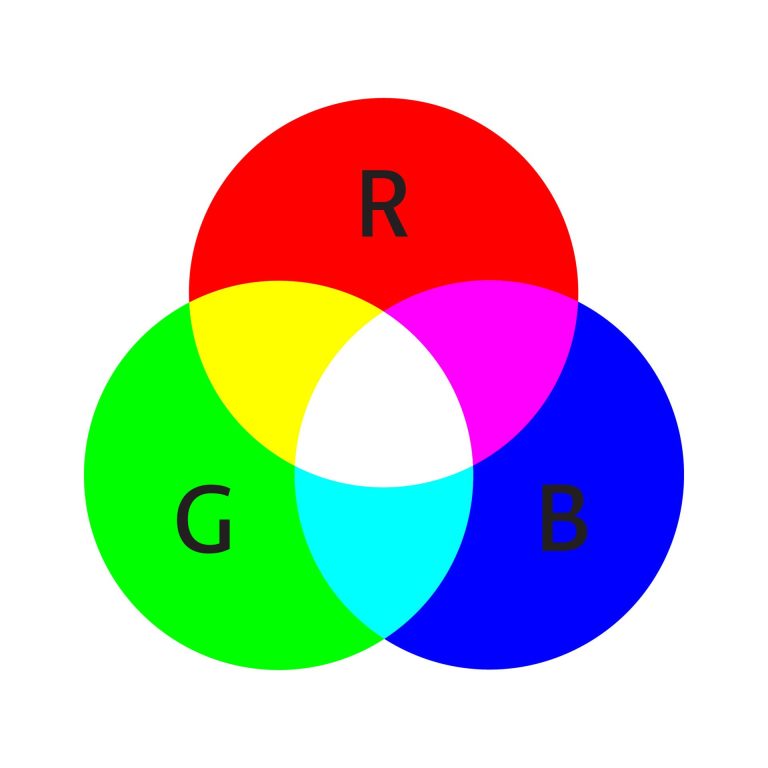

1.2.1 RGB principe de base
Chaque pixel contient trois LED internes. En faisant varier leur intensité, on obtient différentes couleurs.
RGB = Rouge / Vert / Bleu
2.2 Pixels intelligent (ex : WS2811)
Chaque pixel possède :
- +V
- GND
- DATA IN
- DATA OUT
Le signal passe de pixel en pixel. Cela peut avoir une conséquence importante : si un pixel tombe en panne, tous les pixels suivants risquent de ne plus fonctionner.
CHAPITRE 3 - 5V OU 12V ?
Objectif : Choisir la bonne tension pour débuter
3.1 Pixels 5V
Avantages :
- Plus efficaces
- Moins de perte interne
Inconvénients :
- Injection fréquente
- Sensibles aux chutes de tension
3.2 Pixels 12V (recommandé débutant
Avantages :
- Moins d’injection
- Installation plus stable
- Moins sensible aux longueurs
Inconvénients :
- Consommation légèrement supérieure
CHAPITRE 4 - UNIVERS DMX ET CANAUX
Objectif : Comprendre comment les pixels sont adressés
4.1 Canaux
1 pixel RGB = 3 canaux
Rouge = 1
Vert = 1
Bleu = 1
4.2 Univers
1 univers DMX = 512 canaux
510 ÷ 3 ≈ 170 pixels max par univers
Exemple
300 pixels nécessitent :
300 × 3 = 900 canaux
→ 2 univers minimum
CHAPITRE 5 — LES PIXELS EN DÉTAIL
Objectif :Comprendre les différents types de pixels, leurs caractéristiques techniques et comment bien les choisir
5.1 Les principaux types de pixels
Dans 90% des installations résidentielles, on utilise des pixels basés sur :
WS2811
WS2812
compatibles équivalents
Le plus répandu en 12V reste le WS2811.
5.2 Formes disponibles
1-String (chaîne classique)
- Fils souples
- 50 pixels par chaîne
- Idéal contour de toit
2-Strip (ruban LED)
- Flexible
- Haute densité
- Plus fragile en extérieur
3-Modules (carrés ou ronds)
- Fixation rigide
- Enseignes / matrices
5.3 Indice de protection IP
Indice de Protection:
- IP65 Résiste pluie
- IP67 Résiste immersion temporaire
- IP68 Étanchéité renforcée
Pour extérieur permanent → IP67 minimum.
⚠ ATTENTION
IP67 ne signifie pas que les connecteurs sont protégés.
Toujours vérifier les jonctions. Les connecteurs sont souvent le point faible d’une installation.
CHAPITRE 6 — LE CONTÔLEUR
Objectif : Comprendre le rôle et le choix du contrôleur
6.1 Rôle du contrôleur
- Reçoit données réseau (E1.31)
- Convertit en signal DATA pixel
- Distribue vers plusieurs sorties
Il ne fournit PAS la puissance principale.
6.2 Caractéristiques importantes
- Nombre de ports
- Nombre d’univers supportés
Doit supporter les LED WS2811 et le Protocol E1.31 (réseau Ethernet)
6.3 Ports et univers
Exemple :
Contrôleur 4 ports
Chaque port peut gérer 2 univers donc 340 pixels
Total : 8 univers
CHAPITRE 7 — LES ALIMENTATIONS
Objectif : Savoir choisir et dimensionner une alimentation
7.1 Rappel calcul puissance
Formule :
Nombre pixels × 0,3W
Exemple :
200 pixels × 0,3W = 60W
Ajouter 30% marge → 80W minimum
7.2 Règle des 80%
Ne jamais dépasser 80% de la capacité.
Alimentation 150W
Charge max recommandée : 120W
⚠ ATTENTION
Une alimentation surchargée :
- Chauffe
- Vieillit prématurément
- Peut provoquer instabilité pixels
CHAPITRE 8 — LE CÂBLAGE
Objectif : Comprendre l’importance du câble dans la stabilité électrique.
8.1 Section des câbles
Pour alimentation principale :
1,5 mm² recommandé minimum
Pour petites injections courtes :
1 mm² possible
8.2 Longueur = perte
Plus le câble est long :
- plus la résistance augmente
- plus la tension chute
8.3 DATA et distance
Le signal DATA est sensible.
Distance idéale contrôleur → premier pixel :
moins de 5 mètres
Au-delà :
prévoir solution (null pixel / amplificateur)
CHAPITRE 9 — BOITIERS ET PROTECTION
Objectif : Garantir la longévité de l’installation.
9.1 Boîtiers
Doivent être :
- IP65 minimum
- Suffisamment ventilés
- Accessibles
9.2 Organisation interne
Bonne pratique :
- Séparer DATA et puissance
- Fixer câbles proprement
- Étiqueter chaque sortie
9.3 Gestion de l’humidité
Ajouter :
- Presse-étoupes
- Joints silicone
- Passage câble vers le bas (anti-goutte)
CAS PRATIQUE
Objectif : Mettre en pratique les notions vues précédemment en réalisant une installation simple de 200 pixels LED 12V avec une injection d’alimentation au milieu afin d’éviter les chutes de tension.
1-Configuration du système
Matériel utilisé :
- 200 pixels LED 12V
- 1 contrôleur (2 ports disponibles)
- 1 alimentation 150W
- 1 point d’injection au milieu de la ligne
2-Fonctionnement général
Le fonctionnement est simple :
- Le secteur 230V alimente l’alimentation
- L’alimentation fournit 12V au système
- Le contrôleur envoie les données aux pixels
- Les pixels transmettent les données de l’un à l’autre

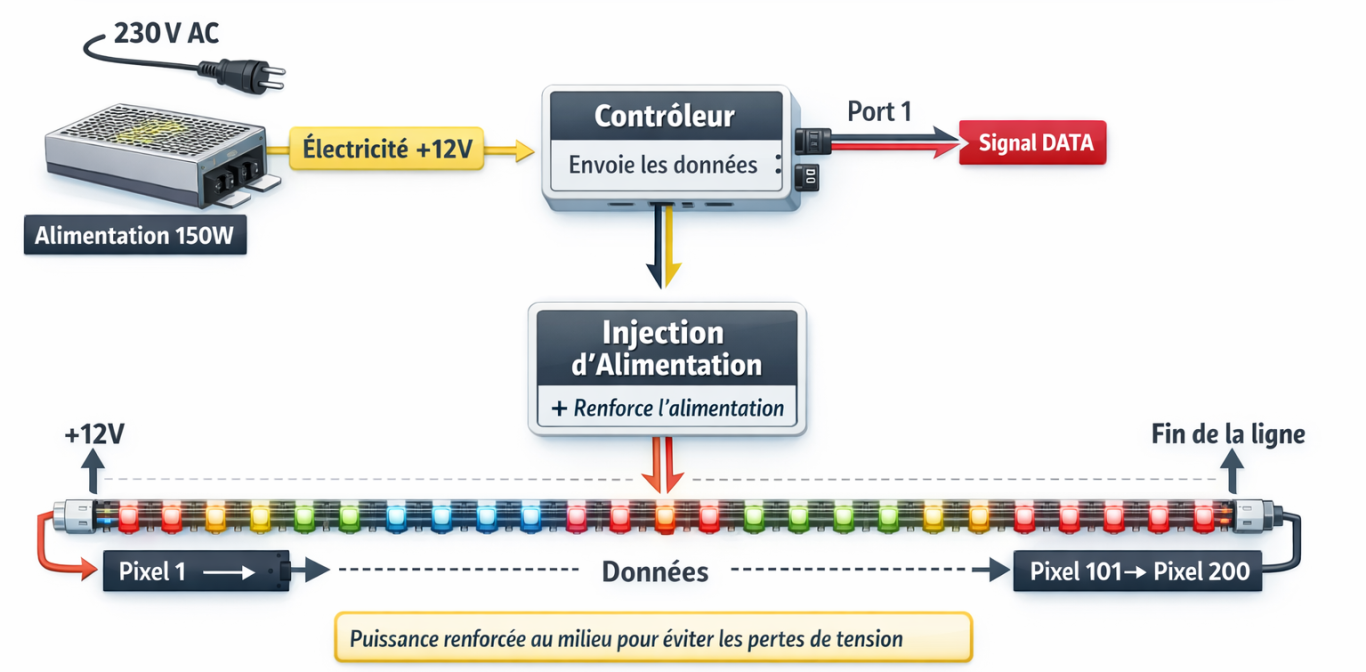

3-Schéma global de l'installation
l’alimentation transforme le courant de 230V du secteur en 12V pour alimenter les pixels, puis le contrôleur envoie les instructions lumineuses (comme les couleurs rouge, vert, bleu et des effets animés) sous forme de signal aux pixels. Les pixels sont connectés en série, ce qui signifie que le premier pixel reçoit les données, applique la couleur ou l’effet demandé, puis transmet l’information au pixel suivant, et ainsi de suite jusqu’au dernier pixel de la chaîne
Lorsque la chaîne de pixels est longue (par exemple 200 pixels), la tension électrique baisse progressivement tout au long du câble. Cela signifie que les premiers pixels reçoivent une tension normale (12V), mais plus on avance dans la ligne, plus la tension diminue (par exemple 11,2V puis 10V). Cette baisse peut provoquer des problèmes comme des pixels moins lumineux, des couleurs incorrectes ou du scintillement.

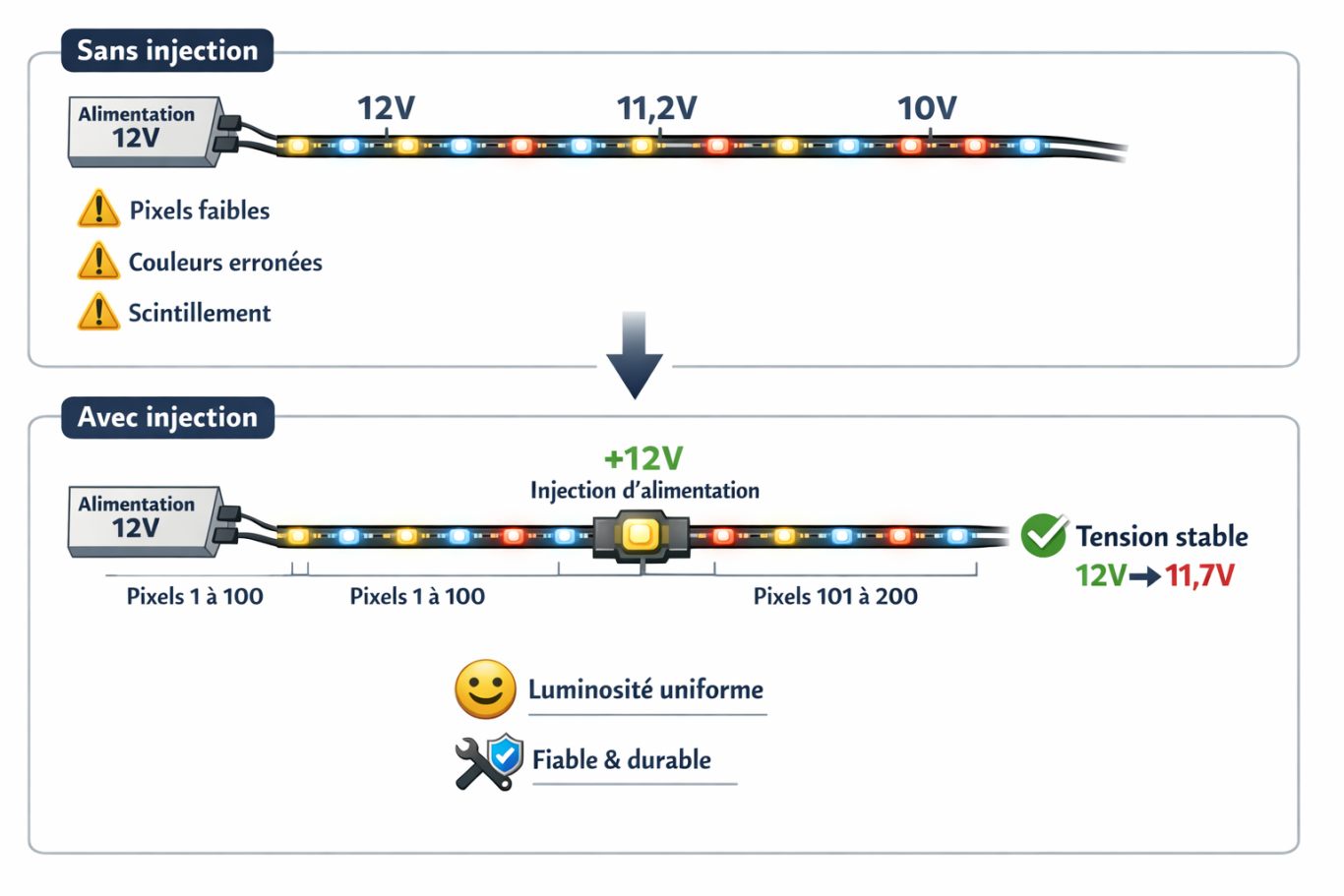

Pour éviter ce problème, on utilise le principe de l’injection d’alimentation. Cela consiste à ajouter une nouvelle alimentation au milieu de la ligne. Ainsi, les premiers pixels sont alimentés depuis le début du câble, et les suivants reçoivent aussi une alimentation renforcée au centre. Grâce à cette méthode, la tension reste presque stable sur toute la longueur (par exemple 12V au début et environ 11,7V à la fin). Le résultat est une luminosité régulière, et l’installation devient plus fiable et plus stable.
Voici une comparaison simple entre 12V DC et 5V DC pour la réinjection des pixels WS2811
En 5V DC, le principal avantage est que les pixels sont plus simples à alimenter car ils fonctionnent directement à la tension d’origine du composant. La consommation de puissance est plus faible sur les petites distances et le système peut être très stable si la ligne n’est pas trop longue. En revanche, le 5V perd rapidement en tension sur de longues distances, ce qui rend la réinjection plus fréquente. Il y a aussi plus de risque de chute de tension, de baisse de luminosité et de scintillement si les câbles sont longs ou trop fins.
En 12V DC, l’avantage principal est que la tension se dégrade moins sur de longues distances. Cela permet de faire des lignes plus longues avec moins de points d’injection. La stabilité est généralement meilleure sur les grandes installations, et la luminosité reste plus constante. En revanche, le 12V nécessite des pixels adaptés (avec régulation interne), et le système peut être un peu plus complexe. En cas de problème, la tension plus élevée peut aussi demander plus d’attention sur la protection et le choix du matériel.
